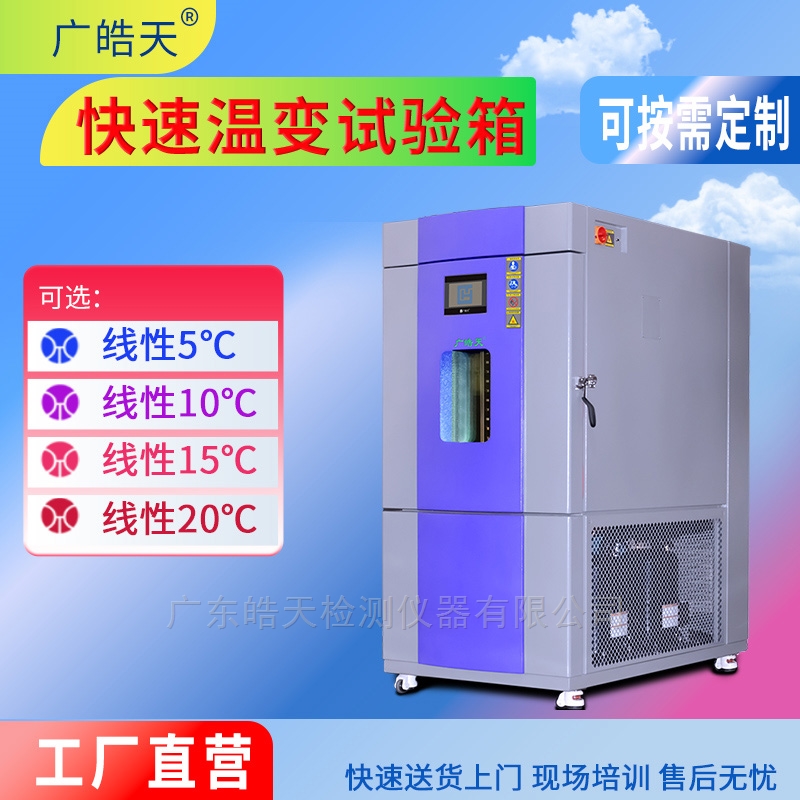

快速溫變試驗箱在半導體行業中的應用：以廣皓天TEE-408PF為例

快速溫變試驗箱（Rapid Thermal Cycling Chamber, RTCC）已被證明是半導體器件可靠性評估和失效分析中關鍵設備，用于模擬各種溫度環境，加速暴露產品潛在缺陷。隨著半導體器件集成度不斷提高、應用場景日益嚴苛（如汽車電子、航空航天），對器件可靠性的要求也水漲船高，這使得能夠高效進行高低溫應力篩選的快速溫變試驗箱越來越受到重視。本文概述了半導體行業用快速溫變試驗箱的關鍵特性，并討論了廣皓天TEE-408PF產品在安全性和功能性上的優勢，它可被視為市場上滿足嚴苛半導體測試需求的可靠解決方案。

在半導體制造和質量控制流程中，快速溫變試驗箱主要用于執行兩類核心測試：高加速壽命試驗（HALT） 和 溫度循環試驗（TCT）。在HALT中，試驗箱通過快速、大幅度的溫變（例如-55℃至+125℃）結合振動等多應力，激發產品的設計裕度和潛在失效模式，從而在設計階段早期發現并改進弱點。在TCT中，則模擬器件在實際使用中經歷的溫度變化（如日夜溫差、開關機循環），評估其長期可靠性，特別是焊點疲勞、材料熱失配等問題。這兩類測試貫穿了芯片設計驗證、工藝優化到量產篩選的全生命周期。

半導體可靠性測試需求

近年來，汽車電子、工業控制和5G通信等領域?qū)Π雽?dǎo)體器件可靠性的要求顯著提升，推動了HALT和TCT測試需求的增長。這直接反映了終端應用的復雜化、安全標準升級以及半導體產品本身性能極限的不斷突破。盡管芯片設計和封裝技術持續進步，旨在提升其固有可靠性，但對嚴苛環境適應性的驗證需求預計將持續增長。

與傳統慢速溫變試驗箱相比，快速溫變試驗箱的核心優勢在于其很高的溫度變化速率和精確的溫度控制：

傳統方案： 使用普通高低溫試驗箱進行溫循測試，溫變速率慢（可能僅1-5℃/min），測試周期長，效率低，難以有效激發某些快速響應的失效模式。

現代方案： 使用專為快速溫變設計的試驗箱，如廣皓天TEE-408PF，能夠?qū)崿F(xiàn)高達15-25℃/min 甚至更高的線性溫變速率（從低溫到高溫或反之），大幅縮短測試時間，更快暴露產品缺陷。

快速溫變試驗箱的優勢在于它能顯著提升測試效率，更真實地模擬某些嚴苛瞬態溫度沖擊（如汽車?yán)鋯?dòng)、設備瞬間過載），并能加速發現與溫度變化速率相關的失效機理（如不同材料CTE失配導致的應力開裂）。這直接轉化為更快的產品上市時間、更高的質量和更低的后期失效風險。

半導體級快速溫變試驗箱的關鍵特性

用于半導體可靠性測試的快速溫變試驗箱必須符合以下嚴苛要求：必須具備很高的溫變速率、出色的溫度均勻性與穩定性、精準的溫度控制以及優異的長期運行可靠性。下面將結合廣皓天TEE-408PF產品的特性詳細闡述。

1. 高線性溫變速率與精準控制

半導體HALT和TCT測試的核心是快速、精確地達到目標溫度并維持。溫變速率不足會延長測試周期，降低效率；溫度控制不精準則可能導致測試結果失真或無法復現。

廣皓天TEE-408PF通過優化的制冷/加熱系統設計（如復疊式制冷、高效加熱器）和控制算法，可實現≥15℃/min的線性溫變速率（具體速率范圍視型號和溫度跨度而定）。其溫度控制精度可達±0.5℃，溫度均勻性在空載狀態下可達±2.0℃，確保測試腔內各點溫度高度一致，為可靠性評估提供可信的基礎。其溫度傳感器（通常是高精度Pt100）和快速響應的控制回路是實現精準控溫的關鍵。

2. 溫度均勻性與穩定性

半導體器件，尤其是晶圓級或板級測試時，對測試腔內的溫度均勻性要求很高。不均勻的溫度場會導致被測器件（DUT）各部分應力不同，影響失效判據的準確性。

廣皓天TEE-408PF采用優化的風道設計（如多面出風、特殊導流結構）和強力循環風機，確保在高速溫變過程中仍能維持優異的溫度均勻性（如±2.0℃ @ -70℃）。其腔體保溫材料（如高性能玻璃棉）和密封結構有效減少冷熱損失，保證溫度穩定性。即使在達到目標溫度后，也能快速穩定，減少“過沖"或“欠調"現象。

3. 高可靠性與耐久性

半導體可靠性測試往往是長時間、高強度的連續運行（如數百甚至上千次溫度循環）。設備的可靠性直接關系到測試計劃的執行和結果的有效性。

廣皓天TEE-408PF的關鍵部件（壓縮機、加熱器、風機、控制系統）均選用工業級或更高標準的品牌元器件，經過嚴格篩選和老化測試。其結構設計注重維護便捷性（如易于更換的過濾器、模塊化設計）和運行保護（多重安全報警：超溫、過流、風機故障、制冷系統高低壓保護等）。堅固耐用的不銹鋼內膽能抵抗頻繁熱脹冷縮應力和測試環境可能的化學腐蝕（如某些助焊劑蒸汽）。TEE-408PF的設計旨在滿足7x24小時連續高負荷運行的要求。

4. 滿足潔凈度與低干擾要求（可選/特定需求）

對于某些敏感器件或特定測試（如晶圓級老化），試驗箱內部的顆粒污染或揮發物（來自保溫材料、密封件、潤滑油等）可能對被測器件造成污染或干擾電性能測試。

廣皓天可提供滿足更高潔凈度要求的TEE-408PF配置選項，例如：
* 低揮發物材料： 使用經過特殊處理的低釋氣（Low Outgassing）密封材料和保溫層。
* 高效空氣過濾： 在循環風路中增加高效微粒空氣（HEPA）過濾器，有效降低腔體內顆粒物濃度。
* 密封性優化： 增強腔體密封，減少外部污染物侵入和內部材料揮發物逸出。
* 無硅油設計考量： 雖然試驗箱本身不像注射器直接接觸藥物，但若需杜絕硅油揮發物風險（某些特殊應用場景），可在選材和潤滑方案上針對性設計（如使用特定合成潤滑脂或干式運行設計），這需要與制造商明確需求。

廣皓天TEE-408PF：為半導體測試賦能

作為一款針對嚴苛工業環境設計的快速溫變試驗箱，廣皓天TEE-408PF充分體現了上述關鍵特性：
* 性能出色： 提供行業高線性溫變速率（≥15℃/min），確保測試高效進行。
* 精準穩定： ±0.5℃的控制精度和優異的均勻性，為可靠性數據提供堅實基礎。
* 堅固耐用： 工業級元器件和結構設計，保障長期高負荷運行的可靠性，降低維護成本和停機風險。
* 安全智能： 多重安全保護與用戶友好的控制系統（如大尺寸觸摸屏、數據記錄、遠程監控接口），提升操作安全性和便捷性。
* 靈活定制： 可根據客戶特定需求（如特殊溫區、尺寸、潔凈度、接口）進行配置優化。

總結

在半導體行業追求更高可靠性和更快上市速度的背景下，快速溫變試驗箱已成為HALT和TCT等關鍵加速測試環節工具。其顯著優勢在于遠超傳統設備的溫變速率、精準的控制和穩定性，能更高效、更真實地暴露產品潛在缺陷。廣皓天TEE-408PF快速溫變試驗箱憑借其高線性溫變速率（≥15℃/min）、溫度均勻性與控制精度（±0.5℃）、高可靠性的工業設計以及滿足特定潔凈需求的靈活性，為半導體器件設計驗證、工藝改進和量產篩選提供了強有力的技術平臺，是應對日益嚴苛的可靠性挑戰的理想選擇。當然，最終的系統選型應結合具體的測試標準（如JESD22-A104, IEC 60068-2-14等）、產品特性和預算進行綜合評估。
